MBF贴片功率电感-功率电感系列(屏蔽式)-【深圳市迈翔科技有限公司】深圳贴片电感厂家

功率电感系列(屏蔽式)当前位置：首页 >其它贴片电感 > 功率电感系列(屏蔽式)

其他型号：

产品类别：功率电感系列(屏蔽式)

产品名称：MBF贴片功率电感

产品咨询热线：0755-89487610

产品详情

FEATURES AND APPLICATION/特性和用途

►Various high power inductors are superior to be high Saturation for surface mounting.	►高功率，高饱和电流，适用于表面贴装。
►Excellent solderabillity and high heat resistance.	►良好的可焊性
►Magnerically shielded construction.	►磁屏蔽结构
► Power supply for VCRS; OA equipment Digital camera, LCD television set notebook PC, portable communication Equipments, DC/DC converters, etc.	►录像机，笔记本电脑，OA仪器，数码相机，液晶电视，小型通信设备，DC/DC转换器等。

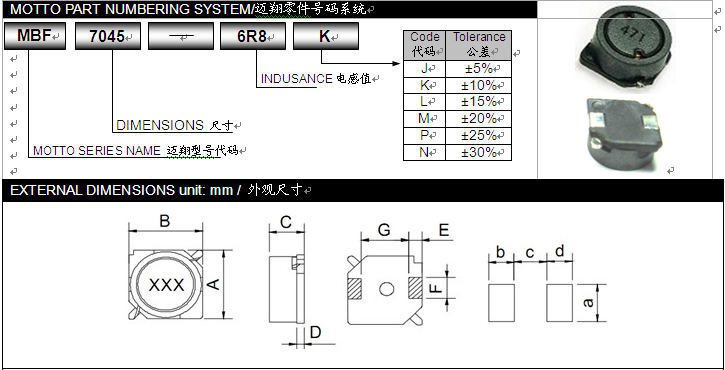

MOTTO PART NO	A±0.3	B±0.3	C±0.3	D(Ref)	E(Ref)	F(Ref)	a	b=d	c
MBF6025	5.9	5.9	2.7	0.1	0.9	2	2.2	1.5	4
MBF6028	5.9	5.9	3.0	0.1	0.9	2	2.2	1.5	4
MBF7028	6.9	6.9	3.0	0.1	0.9	2	2.2	1.5	4.9
MBF7030	6.9	6.9	3.2	0.1	0.9	2	2.2	1.5	4.9
MBF7032	6.9	6.9	3.4	0.1	0.9	2	2.2	1.5	4.9
MBF7045	6.9	6.9	4.8	0.1	0.9	2	2.2	1.5	4.9
MBF1045	10.1	10.1	4.8	0.15	2.0	3	3.2	2.5	5.6
MBF1205	12.5	12.5	5.8	0.1	2.0	3	3.2	2.5	8.6
MBF1206	12.5	12.5	6.8	0.1	2.0	3	3.2	2.5	8.6
MBF1207	12.5	12.5	7.8	0.1	2.0	3	3.2	2.5	8.6

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF6025-4R7M	4.7	100	0.036	1.50
MBF6025-6R8M	6.8	100	0.044	1.30
MBF6025-100M	10	100	0.057	1.00
MBF6025-150M	15	100	0.085	0.88
MBF6025-220M	22	100	0.122	0.73
MBF6025-330M	33	100	0.180	0.59
MBF6025-470M	47	100	0.240	0.48
MBF6025-680M	68	100	0.370	0.42
MBF6025-101M	100	1	0.500	0.33

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF6028-4R7M	4.7	100	0.028	1.60
MBF60286R8M	6.8	100	0.036	1.50
MBF6028-100M	10	100	0.054	1.30
MBF6028-150M	15	100	0.076	1.00
MBF6028-220M	22	100	0.104	0.77
MBF6028-330M	33	100	0.148	0.69
MBF6028-470M	47	100	0.210	0.59
MBF6028-680M	68	100	0.290	0.50
MBF6028-101M	100	1	0.430	0.42
MBF6028-151M	150	1	0.650	0.34
MBF6028-221M	220	1	0.980	0.26

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF7028-3R3M	3.3	100	0.028	1.60
MBF7028-4R7M	4.7	100	0.038	1.50
MBF7028-6R8M	6.8	100	0.059	1.30
MBF7028-100M	10	100	0.083	1.10
MBF7028-150M	15	100	0.110	0.88
MBF7028-220M	22	100	0.180	0.75
MBF7028-330M	33	100	0.240	0.65
MBF7028-470M	47	100	0.340	0.54

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF7030-3R3M	3.3	100	0.023	1.80
MBF7030-4R7M	4.7	100	0.036	1.60
MBF7030-6R8M	6.8	100	0.041	1.50
MBF7030-100M	10	100	0.053	1.30
MBF7030-150M	15	100	0.084	1.00
MBF7030-220M	22	100	0.110	0.86
MBF7030-330M	33	100	0.160	0.65
MBF7030-470M	47	100	0.240	0.57
MBF7030-680M	68	100	0.310	0.49
MBF7030-101M	100	1	0.450	0.35

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF7032-3R3M	3.3	100	0.023	1.90
MBF7032-4R7M	4.7	100	0.030	1.70
MBF7032-6R8M	6.8	100	0.041	1.60
MBF7032-100M	10	100	0.053	1.40
MBF7032-150M	15	100	0.075	1.10
MBF7032-220M	22	100	0.110	0.96
MBF7032-330M	33	100	0.160	0.75
MBF7032-470M	47	100	0.240	0.67
MBF7032-680M	68	100	0.310	0.59
MBF7032-101M	100	1	0.450	0.45
MBF7032-151M	33	1	0.650	0.37
MBF7032-221M	47	1	1.050	0.29
MBF7032-471M	68	1	2.050	0.20
MBF7032-681M	100	1	3.150	0.16

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF7045-3R3M	3.3	100	0.020	2.50
MBF7045-4R7M	4.7	100	0.030	2.00
MBF7045-6R8M	6.8	100	0.036	1.70
MBF7045-100M	10	100	0.039	1.30
MBF7045-150M	15	100	0.052	1.10
MBF7045-220M	22	100	0.061	0.90
MBF7045-330M	33	100	0.096	0.82
MBF7045-470M	47	100	0.125	0.75
MBF7045-680M	68	100	0.175	0.60
MBF7045-101M	100	1	0.250	0.50
MBF7045-151M	150	1	0.340	0.40
MBF7045-221M	220	1	0.520	0.33
MBF7045-471M	470	1	1.050	0.22
MBF7045-681M	680	1	1.480	0.20
MBF7045-102M	1000	1	2.28	0.14

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF1045-3R3M	3.3	100	0.016	4.90
MBF1045-5R6M	5.6	100	0.022	3.80
MBF1045-100M	10	100	0.037	3.00
MBF1045-150M	15	100	0.043	2.40
MBF1045-220M	22	100	0.060	2.10
MBF1045-330M	33	100	0.082	1.60
MBF1045-470M	47	100	0.100	1.40
MBF1045-680M	68	100	1.400	1.20
MBF1045-101M	100	1	0.200	1.00
MBF1045-151M	150	1	0.350	0.79
MBF1045-221M	220	1	0.470	0.65
MBF1045-471M	470	1	1.030	0.47
MBF1045-681M	680	1	1.600	0.38
MBF1045-102M	1000	1	2.800	0.32
MBF1045-152M	1500	1	3.400	0.22

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF1205-100M	10	100	0.025	3.40
MBF1205-150M	15	100	0.026	2.80
MBF1205-220M	22	100	0.031	2.30
MBF1205-330M	33	100	0.042	1.90
MBF1205-470M	47	100	0.062	1.60
MBF1205-680M	68	100	0.084	1.30
MBF1205-101M	100	1	0.117	1.10
MBF1205-151M	150	1	0.190	0.88
MBF1205-221M	220	1	0.270	0.72
MBF1205-471M	470	1	0.520	0.49
MBF1205-681M	680	1	0.760	0.43
MBF1205-102M	1000	1	1.120	0.34
MBF1205-152M	1500	1	1.730	0.29

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF1206-100M	10	100	0.021	5.00
MBF1206-150M	15	100	0.024	4.20
MBF1206-220M	22	100	0.032	3.50
MBF1206-330M	33	100	0.041	2.80
MBF1206-470M	47	100	0.058	2.40
MBF1206-680M	68	100	0.079	2.00
MBF1206-101M	100	1	0.123	1.60
MBF1206-221M	220	1	0.273	1.00

COILMX Part Number	L(uH)	Test Freq (KHZ)	DCR(Ω) Max	IDC (A)
MBF1207-2R7M	2.7	100	0.010	10.0
MBF1207-5R6M	5.6	100	0.012	7.80
MBF1207-6R8M	6.8	100	0.014	7.2
MBF1207-100M	10	100	0.016	5.50
MBF1207-150M	15	100	0.019	4.70
MBF1207-220M	22	100	0.027	4.00
MBF1207-330M	33	100	0.040	3.20
MBF1207-470M	47	100	0.053	2.70
MBF1207-680M	68	1	0.078	2.00
MBF1207-101M	100	1	0.125	1.90

MBF1207-151M	150	1	0.175	1.50
MBF1207-221M	220	1	0.258	1.30
