    产品详情

    FEATURES AND APPLICATION/特性和用途

    ►The MDC0504 series is wire wound type common mode
    Choke coil which provides high effective suppression
    Characteristics without distorting the wave pattern of high
    Speed differential signal interface. It is suitable for super
    High differential signal such as USB3.0,HDMI and so on.l

    ► MDC0504系列具有有效抑制的特性,当通过高速的不同信号
    接口引起的波形图形发生变型时。它也非常适用于超高微分信
    号接口,如USB3.0,HDMI等等。

    ►High common mode impedance at high frequency. Excellent
    Noise suppression performance. Smallsize and low profile.

    ►高频下有较高的共模阻抗, 良好的噪声抑制性能, 外形尺寸.

    ►Ideally used in digital TVs, DVD recorders and liquid crystal
    Projectors,PCs.

    ►用于数字电视,DVD和液晶电视,投影机及个人计算机等.

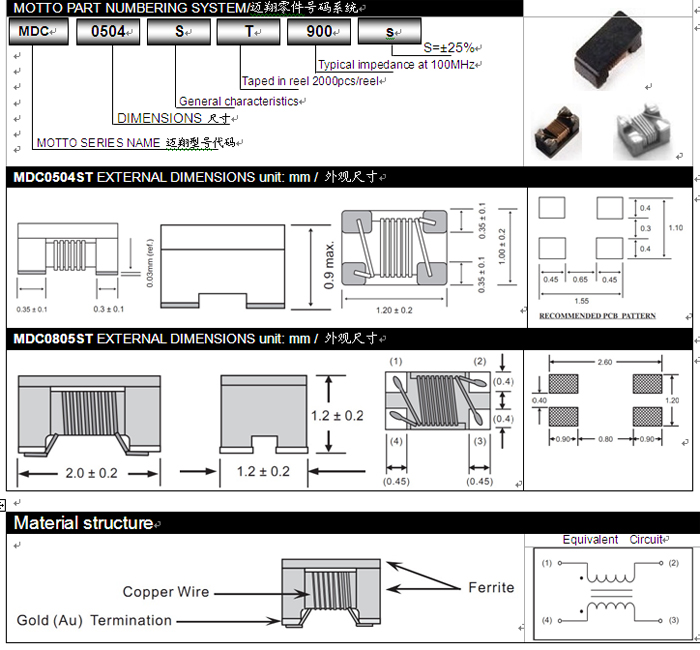

    MOTTO Part Number

    Common Mode
    Impedance (Ω)
    at 100MHz

    Cut-off
    Frep.
    (GHz)

    DC
    Resistance
    Max(Ω)

    Rated
    Current
    (mA)

    Rated
    Voltage
    (VD C)

    Insulation
    Resistance
    min(MΩ)

    Cut-off
    Frequency
    (GHz)

    MDC0504ST600-S

    60typ .(43.min)

    10.0

    0.40max

    300

    20max

    100min

    10typ

    MDC0504ST900-H

    90typ.(62min)

    10.0

    0.50max

    280

    20max

    100min

    8typ

    MOTTO Part
    Number

    Common Mode
    Impedance (Ω)
    At 100MHz

    Cut-off
    Freq.
    (GHz)

    TDR
    Impedance
    (Ω)(Typ.)

    Rated
    Current
    max(mA)

    DC
    Resistance
    max(Ω)

    EDC
    (V)

    Insulation
    Resistance
    min(MΩ)

    MDC0805ST900-H

    65min.(90~12typ.)

    6.0

    100

    300

    0.30

    20max

    10
