FEATURES AND APPLICATION/特性和用途
►Compact size and light weight | ►尺寸小，重量轻 |
►Excellent solderability and heat resistance for either flow | ►良好的可焊性和耐焊性 |
►No cross coupling between inductors due to magnetic shield | ►良好的磁屏蔽抗干扰性 |
►Low RDC and High IDC | ►低直流电阻和高IDC特点 |
►Cellular platform DC-DC converter circuit | ►移动设备用DC-DC转换器电路 |
►Portable AV equipment (digital camera，DVD Type) | ►便携式AV设备（数码照相机，DVD等） |
►Cellular platform(handset Type) | ►移动通讯设备（手机等） |
►Memex(computer Type) | ►信息机器（电脑等） |

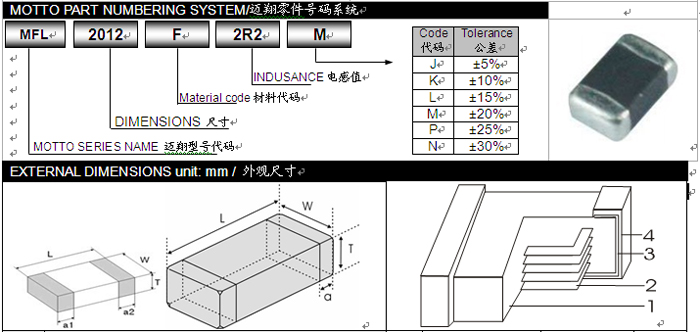

Type | Dimensions (mm) [inch] | No | 构成 | 材料 | 供应商Supplier | |||
L长 | W宽 | T高 | a1, a2 | 1 | 基本材料 | 铁氧体材料 | 日本 | |
0603 [0201] | 0.60±0.05 [0.024±0.002] | 0.30±0.05 [0.012±0.002] | 0.30±0.05 [0.012±0.002] | 0.15±0.05 [0.02±0.002] | ||||
1005 [0402] | 1.00±0.15 [0.04±0.006] | 0.50±0.15 [0.02±0.006] | 0.50±0.15 [0.02±0.006] | 0.25±0.10 [0.01±0.004] | 2 | 内导体 | 银 | 日本 |
1608 [0603] | 1.60±0.15 [0.063±0.006] | 0.80±0.15 [0.031±0.006] | 0.80±0.15 [0.031±0.006] | 0.30±0.20 [0.012±0.008] | ||||
2012 [0805] | 2.00±0.20 [0.079±0.008] | 1.25±0.20 [0.049±0.008] | 0.85±0.20 [0.033±0.008] | 0.50±0.30 [0.02±0.012] | 3 | 端电极 | 银 | 日本 |
2016 | 2.00±0.20 [0.079±0.008] | 1.60±0.20 [0.063±0.008] | 0.80±0.20 | 0.50±0.30 [0.02±0.012] | ||||
2520 | 2.50±0.20 | 2.00±0.20 | 1.10±0.10 | 0.50±0.30 | 4 | 端电极 | 镍-锡 | 美国 |
3216 [1206] | 3.20±0.20 [0.126±0.008] | 1.60±0.20 [0.063±0.008] | 0.90±0.20 [0.035±0.008] | 0.50±0.30 [0.02±0.012] | ||||
3225 | 3.20±0.20 | 2.50±0.20 | 1.25±0.20 | 0.70±0.30 | ||||
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA) |
MFL1608F1R0□ | 1.0 | 1 | 125 | 0.15 | 900 |
MFL1608F1R5□ | 1.5 | 1 | 109 | 0.18 | 625 |
MFL1608F2R2□ | 2.2 | 1 | 90 | 0.25 | 600 |
MFL1608F3R3□ | 3.3 | 1 | 70 | 0.30 | 525 |
MFL1608F4R7□ | 4.7 | 1 | 50 | 0.38 | 500 |
MFL1608F6R8□ | 6.8 | 1 | 40 | 0.41 | 400 |
MFL1608F100□ | 10.0 | 1 | 33 | 0.55 | 400 |
MFL1608F150□ | 15.0 | 1 | 20 | 0.9 | 220 |
MFL1608F220□ | 22.0 | 1 | 15 | 1.0 | 200 |
MFL1608C1R0□ | 1.0 | 1 | 125 | 0.30 | 600 |
MFL1608C1R5□ | 1.5 | 1 | 109 | 0.35 | 550 |
MFL1608C2R2□ | 2.2 | 1 | 90 | 0.45 | 500 |
MFL1608C3R3□ | 3.3 | 1 | 70 | 0.65 | 400 |
MFL1608C4R7□ | 4.7 | 1 | 50 | 1.0 | 300 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2012F1R0□ | 1.0 | 1 | 75 | 0.15 | 550 | 1400 |
MFL2012F1R5□ | 1.5 | 1 | 60 | 0.16 | 450 | 1300 |
MFL2012F2R2□ | 2.2 | 1 | 50 | 0.2 | 400 | 1200 |
MFL2012F3R3□ | 3.3 | 1 | 41 | 0.22 | 300 | 1100 |
MFL2012F4R7□ | 4.7 | 1 | 35 | 0.25 | 280 | 1000 |
MFL2012F6R8□ | 6.8 | 1 | 29 | 0.27 | 200 | 550 |
MFL2012F100□ | 10.0 | 1 | 24 | 0.32 | 180 | 500 |
MFL2012F150□ | 15.0 | 1 | 19 | 0.5 | 140 | 400 |
MFL2012F220□ | 22.0 | 1 | 18 | 0.7 | 110 | 300 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2016F1R0□ | 1.0 | 1 | 60 | 0.085 | 600 | 1400 |
MFL2016F1R5□ | 1.5 | 1 | 50 | 0.11 | 500 | 1200 |
MFL2016F2R2□ | 2.2 | 1 | 40 | 0.11 | 450 | 1200 |
MFL2016F3R3□ | 3.3 | 1 | 30 | 0.12 | 400 | 1200 |
MFL2016F4R7□ | 4.7 | 1 | 20 | 0.14 | 300 | 1100 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2520F1R0□ | 1.0 | 1 | 60 | 0.1 | 800 | 1200 |
MFL2520F1R5□ | 1.5 | 1 | 50 | 0.11 | 700 | 1100 |
MFL2520F2R2□ | 2.2 | 1 | 40 | 0.12 | 600 | 1100 |
MFL2520F3R3□ | 3.3 | 1 | 30 | 0.12 | 600 | 1100 |
MFL2520F4R7□ | 4.7 | 1 | 20 | 0.14 | 500 | 1100 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL3216F1R0□ | 1.0 | 1 | 90 | 0.10 | 1200 | 1600 |
MFL3216F1R5□ | 1.5 | 1 | 75 | 0.12 | 1100 | 1500 |
MFL3216F2R2□ | 2.2 | 1 | 58 | 0.15 | 1000 | 1300 |
MFL3216F3R3□ | 3.3 | 1 | 49 | 0.20 | 870 | 1200 |
MFL3216F4R7□ | 4.7 | 1 | 41 | 0.32 | 740 | 980 |
MFL3216F6R8□ | 6.8 | 1 | 34 | 0.41 | 590 | 830 |
MFL3216F100□ | 10.0 | 1 | 28 | 0.50 | 490 | 670 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL3225F1R0□ | 1.0 | 1 | 90 | 0.08 | 1500 | 1800 |
MFL3225F1R5□ | 1.5 | 1 | 80 | 0.10 | 1300 | 1600 |
MFL3225F2R2□ | 2.2 | 1 | 58 | 0.15 | 1100 | 1400 |
MFL3225F3R3□ | 3.3 | 1 | 49 | 0.18 | 900 | 1300 |
MFL3225F4R7□ | 4.7 | 1 | 41 | 0.22 | 800 | 1000 |
MFL3225F6R8□ | 6.8 | 1 | 34 | 0.30 | 600 | 850 |
MFL3225F100□ | 10.0 | 1 | 28 | 0.42 | 500 | 700 |
为什么要选择迈翔？
1、供应商偷换物料，以次充好。承认书和样品用的是高等级的品牌物料，但批量生产时却换成了廉价的次等物料，从而使产品质量大打折扣，甚至根本无法使用。
2、供应商私改工艺，承认书和样品是按照客户要求做的，但批量生产的时候却变了，供应商为了降低成本，私自减掉或更改了某些工艺，从而使产品存在严重的质量隐患。
3、交货质量无保证，有很多不良品。很多供应商为了赶交期或节省人工，对成品采取抽测的方法，有的甚至根本不测，直接发货。这样做出来的产品质量就可想而知了。
4、交期一拖再拖，下单的时候明明答应10号可以交货，但到了10号产品还没做出来，根本无法交货。然后在您催货时找各种理由搪塞，推诿责任。
如果您选择迈翔，以下的问题将全部不是问题！
我们的物料全部选品牌厂家，我们根本就不使用廉价的次等物料（欢迎客户到我公司仓库检查，看一看我们公司用的都是什么等级、什么品牌的物料）。我公司已通过美国UL安规认证（UL认证号E355412），我们选用的原材料供应商也全部通过UL认证。如果客户对物料有特别的指定，我们将严格按照客户的要求购买指定品牌的物料，假如遇到特殊情况需要更换供应商，我们会从同等或更高等级的供应商中选取，并一定会事前征得客户的同意。以次充好的事我们绝不会做！
二、工艺保证
我公司已通过ISO9001质量体系认证，生产过程我们严格按照ISO质量体系标准进行。我们的生产工艺文件严格按照客户承认书制作，我们有严格的生产过程控制程序，保证我们批量生产的产品与提供给客户的样品是一样
三、成品质量保证
我们的产品在生产过程中都要经过严格的三道测试：生产过程中抽测，预防批量质量问题；生产部在生产完成后，会对电感量、圈数、漏感、直流电阻、高压等各项性能指标做全测；质量部在包装之前要对产品主要功能指标和外观全部复检一遍。严格的测试流程控制，确保我们的产品万无一失！
四、交期保证
我公司的行为准则是：承诺我们能做到的，做我们所承诺的，做不到的事情我们不会承诺，承诺的事情我们就一定要做到！我们答应客户的交期我们一定会尽力做到，如遇不可抗力导致无法按时交货的，我们一定会事先通知客户，并想办法尽力弥补。
选择迈翔，就是选择安全、可靠、放心的大电流电感，一体电感，功率电感！
